当您设计石英晶体PCB布局时,必须防止降低负电阻和以防止EMI问题.

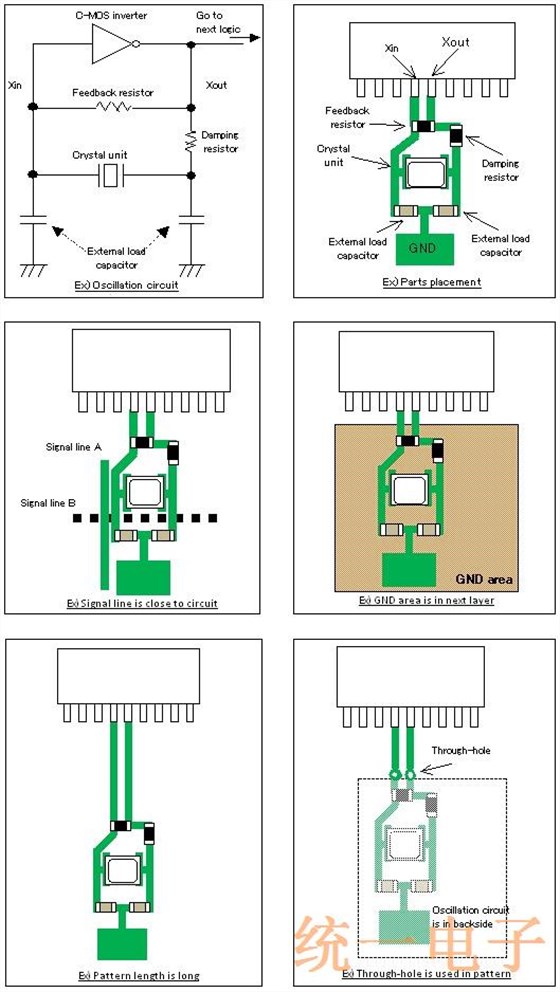

振荡电路的模式长度振荡电路中的信号模式的长度应尽可能短,以最大限度地减少杂散电容/电感.通孔不应用于振荡电路,因为它会导致较大的EMI.

振荡电路周围的图案的影响

当接地和振荡电路之间的寄生电容变大时,接地或信号路径不应位于多层电路板的中间层中以与贴片石英晶振的振荡电路重叠.

由于振荡裕度不足,大的杂散电容可能导致振荡停止.位于C-MOS逆变器输入附近的信号路径可能会产生EMI,因为波形中的噪声被放大.

接地图案的电气屏蔽

如果放置电气屏蔽的接地区域,请将其放在电路板的与振荡电路相对的表面上.如上所述,中间层中的接地图案可以引起振荡裕度.振荡电路周围的接地图案不应太靠近振荡电路,以防止大的杂散电容.
