陶瓷谐振器也晶振产品中的一种,又有别于石英晶体,但是从功能上来说是大致相同的。为何选择陶瓷谐振器?在精度方面,陶瓷谐振器位于石英晶体振荡器和LC/RC振荡器之间。它们相当小,无需调整,启动时间更短,成本更低。像我们熟知的一个日产品牌村田晶振,是做陶瓷晶振比较有代表性的一家制造商。其特色的三脚陶瓷贴片晶振,因为晶振内部本身有自带负载电容的陶瓷些振器, “压电陶瓷”, CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶振一样电谐振的方式起振.

QQ截图20180828104041

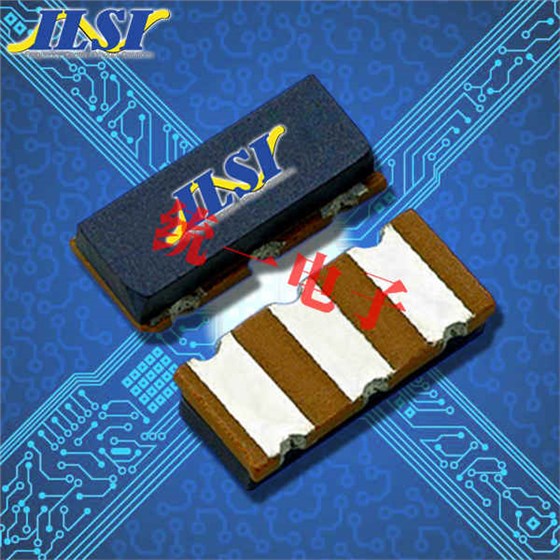

我们简单来看下ILSI晶振公司的陶瓷谐振器封装类型,陶瓷谐振器配有标准的单列直插式封装(ZTAZTBZTT),或带内置电容器的3引脚(ZTTSZTTCV)。

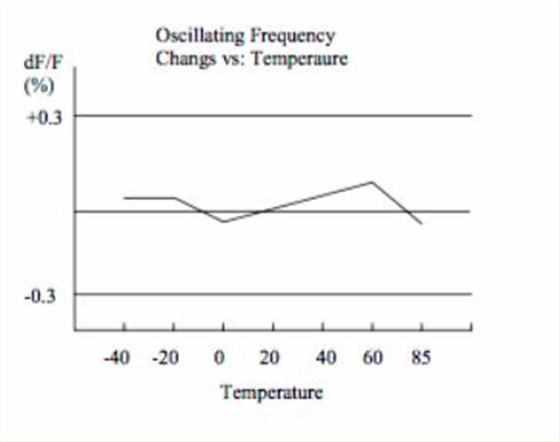

特性:陶瓷谐振器的振荡取决于与其压电晶体结构相关的机械共振。这些材料(通常是钛酸钡或锆钛酸铅)具有大的偶极子运动,这通过施加的电场引起晶体的变形或生长。频率范围可用频率范围从190kHz50MHz不等。频率稳定性:与温度窗口温度为25°C时的测量频率相比,即-20oC+ 80oC的最大允许频率偏差。典型的稳定性为±0.3%(±3000ppm)。

QQ截图20180828103946

频率容差:室温下允许的标称频率偏差。频率容差以百分比表示,典型值±0.5%或百万分之几(ppm),±5000ppm。谐振阻抗:晶体在工作谐振电路中表现出的阻抗值。老化:一段时间内的相对频率变化。这种频率变化率通常是指数性的。通常,10年内老化率为±0.5%。负载电容:负载电容(CL)是振荡器通过两个谐振器端子观察电路时所表现出的电容量。负载电容用一对C1C2表示,默认值在表中给出。

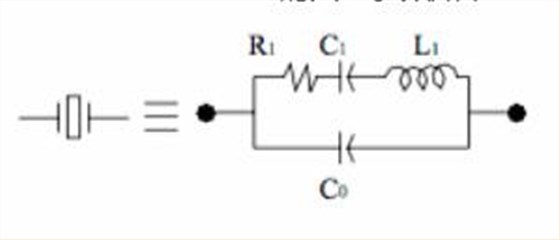

ILSI晶振等效电路:其等效电路类似于石英晶体等效电路,即由具有并联CO电容的分流L1C1R1电路组成。标准ZTAS-MG-4.00MHz的典型参数如下:L-330uHCl-5pFC0-40pFQ~900

QQ截图20180828103305

陶瓷谐振器的测试电路陶瓷谐振器:带内置电容器:它由带有反馈电阻RfCMOS反相器组成(图2)。反馈电阻允许在最初施加电源时启动振荡。其值通常为1MΩ。ClC2的值在表中给出或由客户指定。

QQ截图20180828103319ZTTS

艾尔西陶瓷谐振器产品相关应用

QQ截图20180828103355QQ截图20180828103334

陶瓷谐振器主要用作许多微处理器的时钟信号源,它基本上不受外部电路或电源电压波动的影响.从而可以制作成无需调整的高度稳定的振荡电路.作为微处理器在电路中使时钟振荡器的匹配最适合的元件,并且得到了广泛应用.其中严格的频率稳定性不是主要问题。陶瓷谐振器成本低廉,内置电容以节省空间。陶瓷谐振器主要用于消费电子应用(电视,录像机,游戏,收音机)和家用电器。
