NDK高稳定性TCXO,具有全球卓越的频率温度特性

2018-09-08 11:37:03

NDK晶振公司开发了一种高稳定性温度补偿晶体振荡器,尺寸为7.0*5.0*2.0mm可在+/-100x10-9的温度特性下工作宽温度范围-40+105摄氏度

一般的石英晶振的频率都和温度息息相关,一般的石英晶体振荡器,在25摄氏度下达到最大精度,随着温度的增大误差增大,温度降低误差减小。温补晶振的作用就是晶振在收到温差影响发生误差时,进行温度补偿将温度拉回到常温。

NDK高稳定性TCXO,具有全球卓越的频率温度特性

下一代WiFi通信系统,通信网络(Stratum 3)和第5代移动网络(5G)将需要比目前更高的速度处理更大的数据量。为了满足这种需求,正在讨论缩小当前基站的覆盖范围以创建微小区或点小区基站的想法,这使得能够更好地分配通信数据并减少各个站的潜在负载。

作为温补晶体振荡器温补晶振为此目的所需的振荡器需要更高的耐温性,更低的相位噪声和更低的功耗。在这种背景下,对具有如此突出特性的TCXO晶振的需求预计会增加。

为了满足这些需求,NDK晶振开发了一种高度稳定的TCXO,具有全球卓越的频率温度特性。该产品采用了新的温度补偿技术,可实现高补偿精度。 TCXO采用NDKQ石英晶体单元,采用NDK先进的合成石英生长技术制造,使TCXO晶振具有更好的相位噪声特性。该产品的温度特性为+/-100x10-9/-40+105摄氏度,相位噪声特性为-97dBc/Hz(偏移频率为10Hz),相位抖动为112fs12kHz5MHz)。

该产品支持电子制造商的设备设计,可实现高稳定性和宽温度范围,适用于小型蜂窝基站,关键任务网络等。

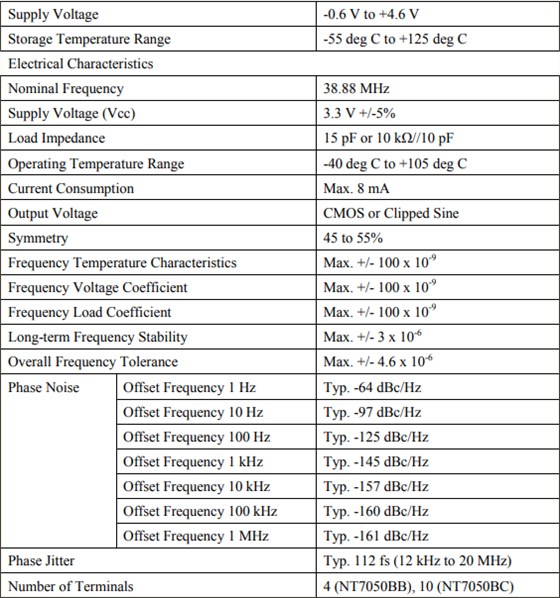

晶振参数

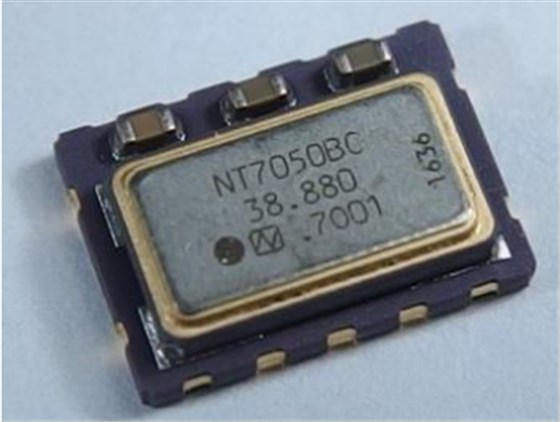

NDK高稳定性TCXO,具有全球卓越的频率温度特性
