精工是日本生产石英晶振,32.768K音叉晶体的佼佼者,是生产32.768K系列的领导者.所生产的32.768K晶振无论是插件封装还是SMD封装均大受市场欢迎,成为广大用户所指定品牌.日本精工晶体发展至始终不忘努力,一直在研发创新,包括2018年新推出的有源SH-32S晶振等,如今又推出精工SC系列(SC-20T)低频率小型SMD石英晶振4脚封装,下面统一电子精工代理商将为大家介绍此款4脚32.768K晶体谐振器.

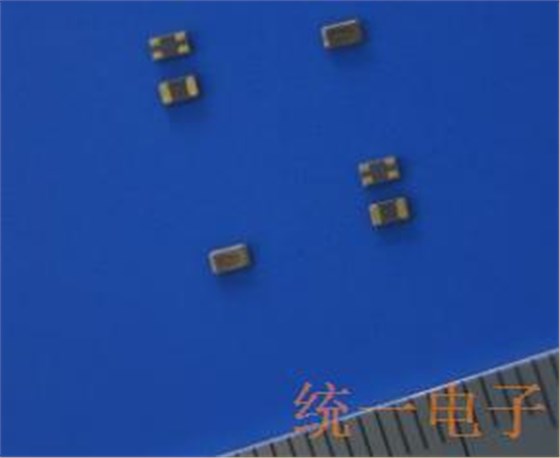

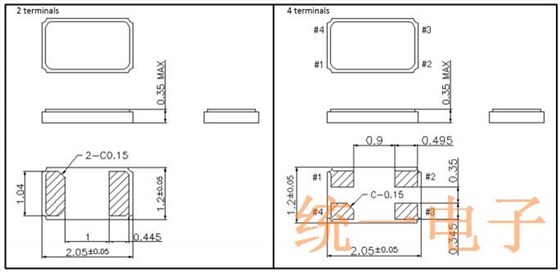

精工SC系列SC-20T晶振,沿用SC-20S晶振的体积2.0x1.2mm小尺寸,只是由2脚新增为4脚封装,同时可供2个脚和4个脚,厚度为0.35mm的超薄型产品.频率32.768KHZ,精度可达到±20PPM,±10PPM范围,为满足更多领域产品需求,负载电容可供多种选择6PF,7PF,9PF,12.5PF.此款32.768K贴片晶振满足工业产品需求,温度范围可达-40℃~+85℃范围,储存温度-55℃~+150℃高温.
|
精工晶振项目 |
记号 |
SC-20T晶振规格 |
|
|
2终端 |
4终端 |
||
|
公称频率 |
f_nom |
32.768kHz的 |
|
|
频率容许偏差 |
f_tol |
±20x10-6 ※请联系我们以便获取其它可用偏差的相关信息 |
|
|
顶点温度 |
钛 |
+25±5℃ |
|
|
二级温度系数 |
乙 |
（-0.033±10％）×10-6/℃2 |
|
|
负载容量 |
CL |
6.0pF,7.0pF,9.0pF,12.5pF ※请联系我们以便获取其它可用CL的相关信息 |
|
|
串联电阻 |
R1 |
75kΩ最大值 |
|
|
绝对最大激励等级 |
DL最大值 |
1.0μW最大值 |
|
|
推荐激励等级 |
DL |
0.1μW典型值 |
|
|
并联电容 |
C0 |
1.0pF典型值 |
0.8pF典型值 |
|
频率老化程度 |
f_age |
±3x10-6/年 |
|
|
工作温度范围 |
T_use |
-40ºC至+85ºC |
|
|
保存温度范围 |
T_stg |
-55ºC至+125ºC |
|
精工SC-20T晶振适用于高密度安装的SMD型产品,采用完全无铅化材料生产,符合ROHS指令.SC-20T贴片晶振内置了高信赖性,经过光刻技术加工的压电水晶,具有优良的耐冲击性,耐热性,精度稳定性等特点.被广泛用于智能卡,可穿戴设备,无线模块,时钟功能,笔记本,适用于各种微电脑等.
统一电子拥有先进的生产理念,一流的技术与服务,多年来始终未用户提供高品质石英贴片晶振产品,凭借稳定的质量,快速的交期,获得广大用户一致认可.并且获得精工晶体,NDK晶振,爱普生晶振,KDS晶振等知名品牌代理资质.为更多领域客户提供高可靠性,高精度,低成本,低功耗晶振产品,欢迎广大用户登入统一官网查看了解.
