NEL超低相位噪声双频OCXO参考模块

2024-02-20 11:09:04

NEL超低相位噪声双频OCXO参考模块

O-CDFXYZXX-X-X-X-10MHz/100MHz
精密超低相位噪声双路
频率OCXO参考模块(DFRM)

DFRM由2个10MHz和100MHz的超低相位噪声OCXO恒温晶体振荡器组成。两者都包装在密封的金属罐中。100MHz的单元被相位/频率锁定到10MHz的单元。低频OCXO在温度、时间(老化)、电源和负载变化方面提供了优异的频率稳定性,以及接近载波的极低相位噪声和短期稳定性(Allan Deviation)。100MHz OCXO提供噪声基底上的超低相位噪声和高输出功率。

产品特征:
•两个频率输出10.000MHz和100.000MHz石英晶振
•超低相位噪声
-1Hz偏移时为123dBc/Hz,10MHz偏移时为-151 dBc/Hz
-10Hz偏移时为125 dBc/Hz,100MHz时为100KHz时为-185 dBc/Hz
•从2 ppb峰值到峰值的卓越温度稳定性
•低老化,0.25ppb/天
•卓越的短期稳定性1 s时ADEV<2E-13
应用:仪器,高性能合成器,雷达,电信设备

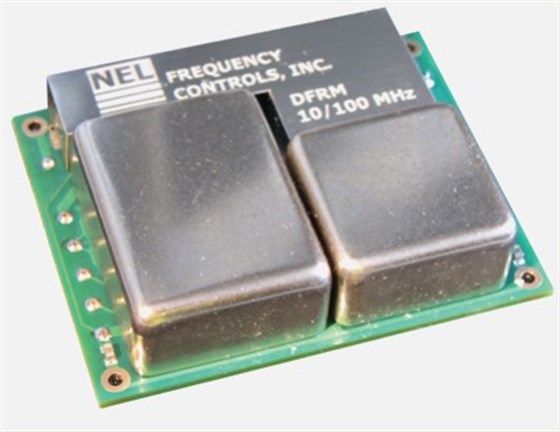

NEL超低相位噪声双频OCXO参考模块

NEL超低相位噪声双频OCXO参考模块
O-CDFXYZXX-X-X-X-10MHz/100MHz
Precision Ultra Low Phase Noise Dual
Frequency OCXO Reference Module (DFRM)

The DFRM consists of 2 Ultra Low Phase Noise OCXO at 10 MHz and 100 MHz. Bothare packaged in hermetically sealed metal cans. The unit at 100 MHz is phase/frequencylocked to the 10 MHz one. Lower frequency OCXO provides for excellent frequencystability over temperature, time (aging), supply and load variations, as well asexceptionally low phase noise close to the carrier, and short-term stability (AllanDeviation). 100 MHz OCXO provides for ultra-low phase noise on the noise floor and highoutput power.

Features:
• Two frequency outputs 10.000 MHz and 100.000 MHz
• Ultra-Low Phase Noise
-123 dBc/Hz at 1 Hz offset, -151 dBc/Hz at 10 Hz offset for 10 MHz
-125 dBc/Hz at 10 Hz offset, to -185 dBc/Hz at 100KHz for 100 MHz
• Excellent temperature stability from 2 ppb peak to peak
• Low aging from 0.25 ppb/day
• Excellent short-term stability ADEV < 2E-13 at 1 s

Applications:
• Instrumentation
• High Performance Synthesizers
• Radar
• Telecommunication Equipment

NEL频率控制公司是开发和制造尖端频率控制产品的技术领导者。客户选择NEL进口晶振为要求晶体振荡器具有挑战性性能规格的应用提供最佳解决方案,例如超低相位噪声、超低功率和超高频能力。NEL的研究和产品开发工作支持下一代客户应用,推动系统速度、带宽、分辨率、精度和功耗的性能极限。我们的客户受益于我们广泛的低成本产品供应,这反映了具有全球竞争力的频率控制解决方案。客户技术人员可以依靠NEL的全面技术支持来为他们的应用选择最佳的频率控制解决方案。
NEL频率控制公司在美国和菲律宾拥有一流的制造工厂,其制造模式为其多样化的产品组合提供了全球竞争所需的灵活性。更复杂的频率控制解决方案在NEL的美国工厂生产,而产量更大、成本更低、复杂性更低的频率控制解决方案在NEL的菲律宾工厂生产。两个制造工厂都在相同的TQM政策下运营,采用共同的系统设计、流程和测试来确保完整的产品完整性。NEL是一家ISO 9001-2008认证公司,其产品以高可靠性在业界享有盛誉。
