艾博康TCXO温补晶振AST3TQ-T-19.200MHZ-50-C-T2用于GPS跟踪和6G发射器

2023-06-21 12:50:29

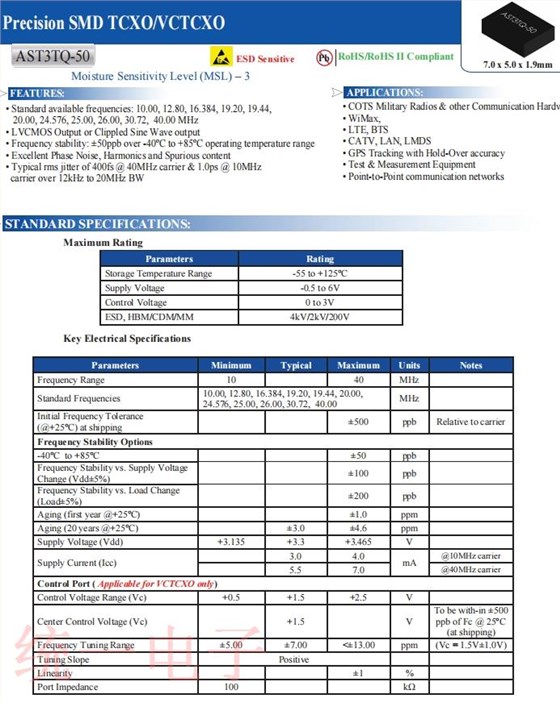

艾博康TCXO温补晶振AST3TQ-T-19.200MHZ-50-C-T2用于GPS跟踪和6G发射器,艾博康公司是一家有着十分丰富经验的元器件供应商,凭借自身对于行业的独特见解,开发一系列高质量低电压低抖动的TCXO温补晶振编码AST3TQ-T-19.200MHZ-50-C-T2,型号AST3TQ-50,标准可用频率: 10.00、12.80、16.384、19.20、19.44、20.00、24.576、25.00、26.00,30.72,40.00兆赫LVCMOS输出或剪切正弦波输出频率稳定:±50ppbover-40ºC+85ºC工作温度范围优秀的相位噪声,谐波和虚假内容的典型的抖动400fs @ 40MHz载波和1.0ps @ 10MHz载波在12 kHz到20MHz带宽。

产品主要应用范围:COTS军用无线电和其他通信,硬件WiMax,LTE,BTS有线电视,局域网,LMDS,GPS跟踪,精度测试和测量设备,点对点通信网络.

AST3TQ-50 1

电池储能是迄今为止最完整的储能形式之一。从本质上讲,它允许世界移动。5G、移动人工智能和物联网等行业的发展尤其依赖于电池作为主要能源的使用。电池依赖性的指数级增长将迫使许多新设计适应波动的电源电压。

Abracon通过推出连续电压SMD SPXO振荡器系列来应对这一挑战,其中包括MHz SPXO, KHZ SPXO和TCXO类型。本文将重点介绍最近推出的ASADV、ASDDV和ASEDV MHz简单封装晶体振荡器(SPXO)器件,这些器件设计简单,针对低功耗进行了优化,同时消除了设置偏置电压(VDD)的需要。艾博康TCXO温补晶振AST3TQ-T-19.200MHZ-50-C-T2用于GPS跟踪和6G发射器.

Manufacturer Part Number Manufacturer品牌 Series Type 类型 Frequency 频率 Voltage - Supply电压 Operating Temperature工作温度
AST3TQ-26.00MHZ-2-T2 Abracon晶振 AST3TQ TCXO 26MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-30.72MHZ-2-T2 Abracon晶振 AST3TQ TCXO 30.72MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-38.40MHZ-2-T2 Abracon晶振 AST3TQ TCXO 38.4MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-40.00MHZ-2-T2 Abracon晶振 AST3TQ TCXO 40MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-10.00MHZ-2-T2 Abracon晶振 AST3TQ TCXO 10MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-12.80MHZ-2-T2 Abracon晶振 AST3TQ TCXO 12.8MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-19.20MHZ-2-T2 Abracon晶振 AST3TQ TCXO 19.2MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-20.00MHZ-2-T2 Abracon晶振 AST3TQ TCXO 20MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
ABLNO-V-150.000MHZ Abracon晶振 ABLNO VCXO 150MHz 3.3V -40°C ~ 85°C
ABLNO-V-155.520MHZ Abracon晶振 ABLNO VCXO 155.52MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-10.000MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 10MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-10.000MHZ-2-SW-T5 Abracon晶振 AST3TQ53 VCTCXO 10MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-12.800MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 12.8MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-12.800MHZ-2-SW-T5 Abracon晶振 AST3TQ53 VCTCXO 12.8MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-16.384MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 16.384MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-16.384MHZ-2-SW-T5 Abracon晶振 AST3TQ53 VCTCXO 16.384MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-19.200MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 19.2MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-19.200MHZ-2-SW-T5 Abracon晶振 AST3TQ53 VCTCXO 19.2MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-19.440MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 19.44MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-19.440MHZ-2-SW-T5 Abracon晶振 AST3TQ53 VCTCXO 19.44MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-20.000MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 20MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-20.000MHZ-2-SW-T5 Abracon晶振 AST3TQ53 VCTCXO 20MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-24.576MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 24.576MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-24.576MHZ-2-SW-T5 Abracon晶振 AST3TQ53 VCTCXO 24.576MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-25.000MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 25MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-25.000MHZ-2-SW-T5 Abracon晶振 AST3TQ53 VCTCXO 25MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-26.000MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 26MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-26.000MHZ-2-SW-T5 美国Abracon有源晶振 AST3TQ53 VCTCXO 26MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-30.720MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 30.72MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-30.720MHZ-2-SW-T5 Abracon晶振 AST3TQ53 VCTCXO 30.72MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-40.000MHZ-2-C-T5 Abracon晶振 AST3TQ53 VCTCXO 40MHz 3.3V -40°C ~ 85°C
AST3TQ53-V-40.000MHZ-2-SW-T5 Abracon晶振 AST3TQ53 VCTCXO 40MHz 3.3V -40°C ~ 85°C
AST3TQ-25.00MHZ-2-T Abracon晶振 AST3TQ TCXO 25MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-26.00MHZ-2-T Abracon晶振 AST3TQ TCXO 26MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-30.72MHZ-2-T Abracon晶振 AST3TQ TCXO 30.72MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-38.40MHZ-2-T Abracon晶振 AST3TQ TCXO 38.4MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-40.00MHZ-2-T Abracon晶振 AST3TQ TCXO 40MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-10.00MHZ-2-T Abracon晶振 AST3TQ TCXO 10MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-12.80MHZ-2-T Abracon晶振 AST3TQ TCXO 12.8MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-19.20MHZ-2-T Abracon晶振 AST3TQ TCXO 19.2MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
AST3TQ-20.00MHZ-2-T Abracon晶振 AST3TQ TCXO 20MHz 3.135 V ~ 3.465 V -50°C ~ 90°C
ASG-D-V-A-84.000MHZ Abracon晶振 ASG-D VCXO 84MHz 3.3V -40°C ~ 85°C
AST3TQ-25.00MHZ-1-T2 Abracon晶振 AST3TQ TCXO 25MHz 3.135 V ~ 3.465 V -40°C ~ 85°C
AST3TQ-26.00MHZ-1-T2 Abracon晶振 AST3TQ TCXO 26MHz 3.135 V ~ 3.465 V -40°C ~ 85°C
AST3TQ-30.72MHZ-1-T2 Abracon晶振 AST3TQ TCXO 30.72MHz 3.135 V ~ 3.465 V -40°C ~ 85°C
AST3TQ-38.40MHZ-1-T2 Abracon晶振 AST3TQ TCXO 38.4MHz 3.135 V ~ 3.465 V -40°C ~ 85°C
AST3TQ-40.00MHZ-1-T2 Abracon晶振 AST3TQ TCXO 40MHz 3.135 V ~ 3.465 V -40°C ~ 85°C
AST3TQ-10.00MHZ-1-T2 Abracon晶振 AST3TQ TCXO 10MHz 3.135 V ~ 3.465 V -40°C ~ 85°C
AST3TQ-12.80MHZ-1-T2 Abracon晶振 AST3TQ TCXO 12.8MHz 3.135 V ~ 3.465 V -40°C ~ 85°C
AST3TQ-19.20MHZ-1-T2 Abracon晶振 AST3TQ TCXO 19.2MHz 3.135 V ~ 3.465 V -40°C ~ 85°C
AST3TQ-20.00MHZ-1-T2 Abracon晶振 AST3TQ TCXO 20MHz 3.135 V ~ 3.465 V -40°C ~ 85°C
AOCJYR-24.576MHZ-M6069LF-T Abracon晶振 AOCJYR OCXO 24.576MHz 3.3V -40°C ~ 85°C
ASGTX-C-10.000MHZ-1-T Abracon晶振 ASGTX VCTCXO 10MHz 3.135 V ~ 3.465 V -30°C ~ 70°C
ASGTX-C-10.000MHZ-2-T Abracon晶振 ASGTX VCTCXO 10MHz 3.135 V ~ 3.465 V -40°C ~ 85°C
AST3TQ-T-19.200MHZ-50-C-T2 Abracon晶振 AST3TQ-50 TCXO 19.2MHz 3.3V -40°C ~ 85°C
AST3TQ-T-19.200MHZ-50-SW-T2 Abracon晶振 AST3TQ-50 TCXO 19.2MHz 3.3V -40°C ~ 85°C
AST3TQ-T-19.440MHZ-50-C-T2 Abracon晶振 AST3TQ-50 TCXO 19.44MHz 3.3V -40°C ~ 85°C
AST3TQ-T-19.440MHZ-50-SW-T2 Abracon晶振 AST3TQ-50 TCXO 19.44MHz 3.3V -40°C ~ 85°C
AST3TQ-T-20.000MHZ-50-C-T2 Abracon晶振 AST3TQ-50 TCXO 20MHz 3.3V -40°C ~ 85°C
AST3TQ-T-20.000MHZ-50-SW-T2 Abracon晶振 AST3TQ-50 TCXO 20MHz 3.3V -40°C ~ 85°C
AST3TQ-T-24.576MHZ-50-C-T2 Abracon晶振 AST3TQ-50 TCXO 24.576MHz 3.3V -40°C ~ 85°C
AST3TQ-T-24.576MHZ-50-SW-T2 Abracon晶振 AST3TQ-50 TCXO 24.576MHz 3.3V -40°C ~ 85°C
AST3TQ-T-25.000MHZ-50-C-T2 Abracon晶振 AST3TQ-50 TCXO 25MHz 3.3V -40°C ~ 85°C
AST3TQ-T-25.000MHZ-50-SW-T2 Abracon晶振 AST3TQ-50 TCXO 25MHz 3.3V -40°C ~ 85°C
AST3TQ-T-26.000MHZ-50-C-T2 Abracon晶振 AST3TQ-50 TCXO 26MHz 3.3V -40°C ~ 85°C
AST3TQ-T-26.000MHZ-50-SW-T2 Abracon晶振 AST3TQ-50 TCXO 26MHz 3.3V -40°C ~ 85°C
AST3TQ-T-30.720MHZ-50-C-T2 Abracon晶振 AST3TQ-50 TCXO 30.72MHz 3.3V -40°C ~ 85°C
AST3TQ-T-30.720MHZ-50-SW-T2 Abracon晶振 AST3TQ-50 TCXO 30.72MHz 3.3V -40°C ~ 85°C

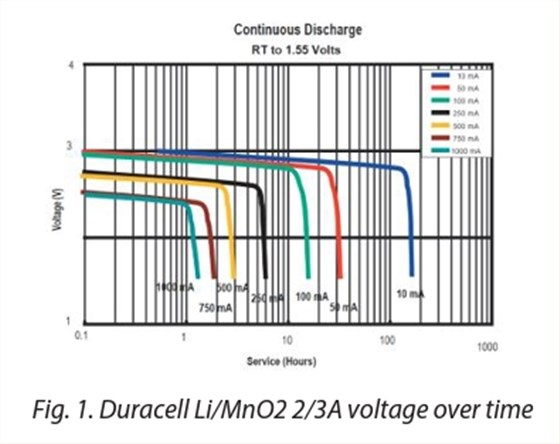

依赖电池的电子产品面临着处理可变电压源的挑战。如图1所示,电池电压在恒流下是如何降低的,以及波动电流对电源电压的影响[1]。

tu 114

随着设备使用时间的推移,电压会以不同的速率向下倾斜,这取决于电池技术。处理器执行的操作也会对电源电压产生影响,因为一些操作会比其他操作消耗更多的电流。

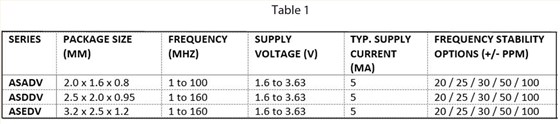

随着这一挑战在行业中变得越来越普遍,Abracon推出了连续电压振荡器产品线来应对这一挑战。表1概述了当前Abracon MHz系列产品。tu 115连续电压有源振荡器内的CMOS集成电路具有稳压器,不仅可以隔离偏置电压依赖性,还可以显着降低电流消耗和晶体驱动。这确保了在不同的源条件下更稳定的运行。

在连续电压振荡器中有两种类型的IC拓扑。

tu 116

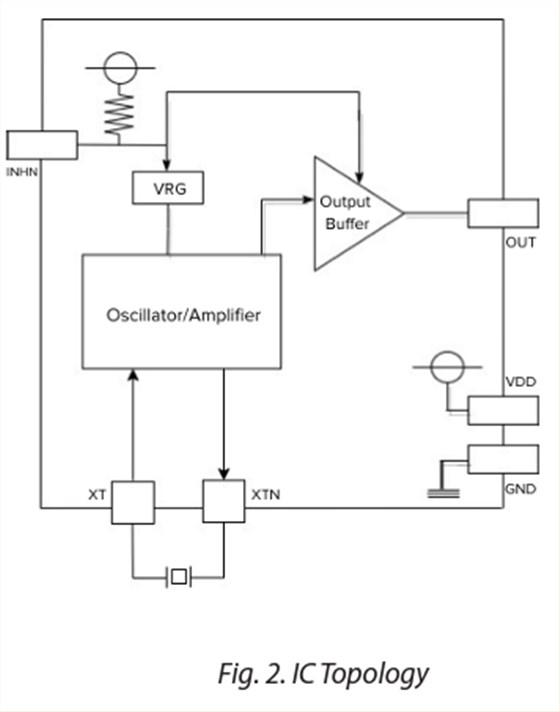

基模IC拓扑,第三泛音IC拓扑和内部分频链的组合允许连续电压振荡器系列达到1至160MHz的宽频率范围。于连续电压ic的另一个需要考虑的注意事项是,由于该系列的三态功能,禁用电流保持在最小。当三态引脚拉低时,有源晶振和CMOS输出缓冲器停止工作。如IC拓扑(图2)所示,输出缓冲区被拉到VDD。禁用电流由内部上拉电阻决定,在指定的电源范围内,该电阻允许从源输出不超过10μA。
